Zarys głównych punktów

  • przegląd opcji integracji klimatyzacji z istniejącą rekuperacją,
  • zalety i wady wariantów: układ równoległy, klimatyzator kanałowy, chłodnica kanałowa, GWC, centrala z modułem chłodniczym,
  • trzy kluczowe zasady techniczne: dobór mocy, izolacja kanałów, sterowanie,
  • praktyczny plan wdrożenia krok po kroku dla domu jednorodzinnego,
  • przykładowe parametry techniczne i orientacyjne koszty wraz z typowymi błędami montażowymi.

Wprowadzenie — Co Oznacza „Dodać Klimatyzację Do Istniejącej Rekuperacji”

Dodanie klimatyzacji dotyczy instalacji chłodzenia powietrza w budynku, w którym działa już wentylacja mechaniczna z odzyskiem ciepła (rekuperacja). Celem jest zachowanie wymiany powietrza i jakości powietrza przy jednoczesnym zapewnieniu komfortu temperaturowego latem. Zakres rozwiązań obejmuje proste podejście z osobnymi jednostkami split/multisplit oraz bardziej zaawansowane integracje kanałowe lub wymianę centrali na model z modułem chłodzącym.

Opcje Integracji — Krótka Charakterystyka

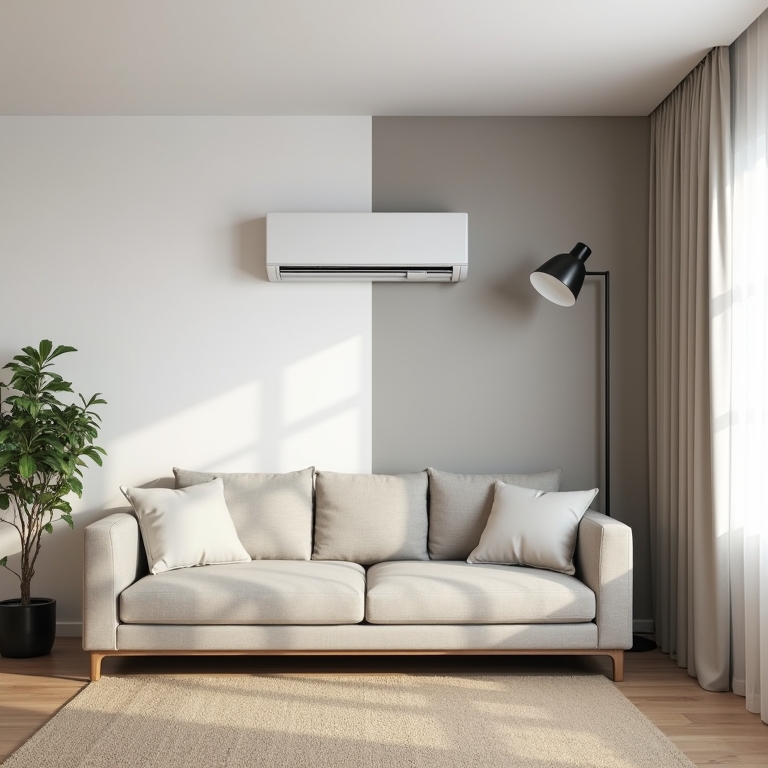

  • układ równoległy (split/multisplit + rekuperacja): najprostsze i najczęściej wybierane, klimatyzatory schładzają pomieszczenia niezależnie od kanałów rekuperacji,
  • klimatyzator kanałowy wpięty w kanały nawiewne: jednostka kanałowa montowana za rekuperatorem, rozprowadza schłodzone powietrze przez istniejące kanały,
  • chłodnica kanałowa / moduł chłodzący: wymiennik chłodniczy w kanale nawiewnym z zewnętrznym agregatem, rozwiązanie mocno zintegrowane,
  • GWC (gruntowy wymiennik ciepła) jako uzupełnienie: pasywne wstępne schładzanie powietrza przed rekuperatorem,
  • zintegrowana centrala z modułem chłodniczym: wymiana całej centrali na model z wbudowanym chłodzeniem i jednolitą automatyką.

Zalety i Wady Głównych Wariantów

Układ równoległy: zaletą jest minimalna ingerencja w istniejącą instalację i szybki montaż; wadą jest konieczność równoległego utrzymania dwóch układów oraz możliwość nieoptymalnej pracy, jeśli sterowanie nie jest skoordynowane. Dla właściciela to najczęściej najszybsze i najtańsze rozwiązanie przy modernizacji.

Klimatyzator kanałowy: zaletą jest dyskretna, równomierna dystrybucja powietrza i estetyka (brak widocznych jednostek ściennych); wadą są prace adaptacyjne przy dopasowaniu przepływów i krat oraz ryzyko kondensacji przy złej izolacji. Montaż wymaga dopasowania parametrów przepływu i tłumików hałasu.

Chłodnica kanałowa / moduł chłodzący: oferuje wysoki poziom integracji z systemem wentylacyjnym, ale stawia większe wymagania projektowe (kontrola kondensatu, izolacja, zabezpieczenia hydrauliczne). W praktyce jest to rozwiązanie skuteczne, ale kosztowniejsze i trudniejsze w serwisie.

GWC: to pasywne wsparcie, które może znacząco obniżyć temperaturę nawiewu (typowo o 5–12°C w zależności od warunków gruntowych), co przekłada się na mniejsze zapotrzebowanie na pracę układu chłodzenia. Wymaga jednak miejsca na wykop oraz analiz gruntowych.

Centrala z modułem chłodniczym: zapewnia jednolite sterowanie i prostszą obsługę użytkownika, ale wymaga wymiany całego urządzenia i większej inwestycji początkowej.

Trzy Kluczowe Zasady Techniczne

  • dobór mocy klimatyzacji do przepływu rekuperatora — dla domu 100–150 m² typowy przepływ wynosi 200–400 m3/h, a orientacyjna moc chłodnicza dla całego domu to 5–12 kW,
  • szczelność i izolacja kanałów — zalecana grubość izolacji to 30–50 mm (wełna mineralna osłonięta folią lub pianka elastomerowa), aby zminimalizować straty i zapobiec kondensacji,
  • sterowanie i separacja obiegów — zastosowanie zaworów bypass, klap zwrotnych oraz sterownika koordynującego rekuperator i klimatyzację zapobiega pracy przeciwnej i podnosi efektywność systemu.

Krok Po Kroku: Jak Dodać Klimatyzację Do Istniejącej Rekuperacji

  1. ocena istniejącej instalacji: zmierz rzeczywisty przepływ powietrza (m3/h), sprawdź rodzaj kanałów, ich izolację oraz dostępność miejsc montażowych,
  2. wybór wariantu integracji na podstawie priorytetów: minimalna ingerencja (układ równoległy) lub estetyka i integracja kanałowa (jednostka kanałowa lub chłodnica),
  3. dobór mocy klimatyzacji: wykonaj orientacyjny bilans chłodniczy; reguła praktyczna: 40–60 W/m² dla standardowego budynku przy izolacji zgodnej z normami — dla domu 120 m² przyjęta wartość 50 W/m² daje około 6 kW,
  4. projekt adaptacji kanałów (jeśli wybrana opcja kanałowa): policz opory, dobierz średnice kanałów, kratki i tłumiki oraz zaplanuj trasę i miejsca serwisowe,
  5. izolacja i odprowadzenie kondensatu: zabezpiecz wymiennik chłodniczy i kanały izolacją 30–50 mm oraz zapewnij spadek odpływu kondensatu min. 1% i właściwy syfon,
  6. sterowanie: zaprojektuj logikę pracy sterownika tak, aby systemy nie pracowały przeciwko sobie; wprowadź priorytety i zabezpieczenia,
  7. montaż i testy: wykonaj pomiary szczelności, pomiary przepływu powietrza i kontrolę odprowadzania skroplin; skontroluj hałas i komfort w strefach użytkowych.

Parametry Techniczne i Przykłady Liczb

przykładowe wartości pomocne przy szacowaniu i doborze urządzeń: typowy przepływ rekuperatora dla domu 100–150 m²: 200–400 m3/h; moc chłodnicza dla pojedynczego pokoju 12–15 m²: 2,5–3,5 kW; moc systemu kanałowego dla całego domu: 5–12 kW, w zależności od strat ciepła i liczby stref. Izolacja kanałów powinna mieć grubość 30–50 mm; odzysk ciepła rekuperatora wynosi zwykle 60–90% sprawności wymiennika. Odprowadzenie kondensatu wymaga spadku min. 1% i rury Ø 16–20 mm do syfonu.

Przykładowe szybkie obliczenie dla domu 120 m²: przy założeniu 50 W/m² zapotrzebowanie chłodnicze wyniesie około 6 kW. To pozwala dobrać jednostkę kanałową lub zestaw multisplit o sumarycznej mocy około 6 kW, z uwzględnieniem rezerwy dla upałów i strat przewodowych.

Koszty Orientacyjne (Polska, 2024)

Orientacyjne koszty inwestycyjne i montażowe: jednostka ścienna split — 2 500–6 000 PLN za urządzenie, montaż 400–1 200 PLN; multisplit (2–4 wnętrzne) — 6 000–18 000 PLN, montaż 2 000–6 000 PLN; jednostka kanałowa z montażem i adaptacją kanałów — 12 000–35 000 PLN; wymiana centrali na model z modułem chłodniczym — 20 000–45 000 PLN; GWC — 3 000–12 000 PLN, zależnie od długości wymiennika i zakresu prac ziemnych. Do kosztów trzeba doliczyć ewentualne prace adaptacyjne kanałów i koszty automatyki sterującej.

Typowe Błędy Montażowe I Jak Ich Unikać

Niedopasowanie mocy klimatyzatora do przepływu powietrza skutkuje obniżoną sprawnością i słabym rozprowadzeniem chłodnego powietrza — rozwiązaniem jest pomiar przepływu przed zakupem i dobranie urządzenia do rzeczywistych parametrów. Brak izolacji kanałów w nieogrzewanych przestrzeniach prowadzi do wykraplania i strat energetycznych — stosuj izolację 30–50 mm z materiałów o niskiej przewodności cieplnej. Nieprawidłowe odwodnienie kondensatu może skutkować przeciekami i korozją — zaplanuj spadek min. 1% i właściwy syfon. Brak koordynacji sterowania między rekuperatorem a klimatyzacją powoduje wzajemne blokowanie i wyższe koszty eksploatacji — wdrożenie logiki priorytetów eliminuje problem.

Serwis I Eksploatacja

regularne przeglądy przedłużają żywotność systemu i utrzymują wydajność: kontrola filtrów rekuperatora i klimatyzacji co 1–3 miesiące w sezonie użytkowania; przegląd szczelności układu chłodniczego i serwis czynnika raz w roku; kontrola izolacji i połączeń kanałowych po pierwszym sezonie i następnie co około 3 lata. Koszt rocznego serwisu układu chłodniczego zwykle wynosi kilkaset złotych, zależnie od zakresu prac.

Wskazówki Praktyczne Dla Inwestora

przed zakupem poproś instalatora o pomiar przepływu powietrza i dokumentację istniejącej instalacji kanałowej; wybierz wykonawcę z doświadczeniem w integracji rekuperacja-klimatyzacja i żądaj protokołów pomiarowych po montażu; rozważ podział na strefy klimatyzacyjne (np. parter i piętro) — pozwala to obniżyć zużycie energii; jeśli teren pozwala, rozważ GWC jako pasywne wsparcie chłodzenia i uwzględnij ten element już na etapie planowania prac ziemnych.

Ocena Efektywności Energetycznej

Integracja rekuperatora z klimatyzacją może obniżyć koszty chłodzenia, gdy sterowanie ogranicza jednoczesną pracę urządzeń i minimalizuje recyrkulację. W praktyce zastosowanie GWC, poprawa izolacji kanałów i prawidłowa logika sterowania mogą obniżyć zapotrzebowanie na aktywne chłodzenie o kilkanaście procent w zależności od warunków lokalnych. Przykładowo, GWC obniżające temperaturę nawiewu o 5–12°C zmniejsza pracę agregatu chłodniczego szczególnie w godzinach szczytu upałów.

FAQ — Krótkie Odpowiedzi

Jak najszybciej dodać klimatyzację bez dużych prac?

Najprostsze rozwiązanie to klimatyzatory split lub multisplit działające równolegle do rekuperacji; to minimalna ingerencja w kanały i najszybszy montaż.

Czy klimatyzator kanałowy można podłączyć bezpośrednio za rekuperatorem?

Tak; wymaga to jednak kontroli przepływu, dobrej izolacji kanałów i synchronizacji sterowania, aby uniknąć kondensacji i pracy przeciwnej.

Jak dużą moc chłodniczą dobrać dla domu 120 m²?

Orientacyjnie 5–12 kW; prosta reguła praktyczna to 40–60 W/m² — dla 120 m² przyjęcie 50 W/m² daje około 6 kW, ale precyzyjne obliczenie wymaga bilansu cieplnego i pomiaru przepływu powietrza.

Co ryzykuje inwestor przy złej izolacji kanałów?

Ryzyko wykraplania, rozwój pleśni, korozja, straty energii i obniżenie komfortu — skutkiem mogą być kosztowne naprawy i konieczność wymiany elementów instalacji.

Ile kosztuje adaptacja kanałów do klimatyzatora?

Zakres 2 000–15 000 PLN w zależności od skali prac, długości kanałów i koniecznych przeróbek; adaptacja kanałów do jednostki kanałowej zwykle wchodzi w koszt całego montażu jednostki kanałowej.
